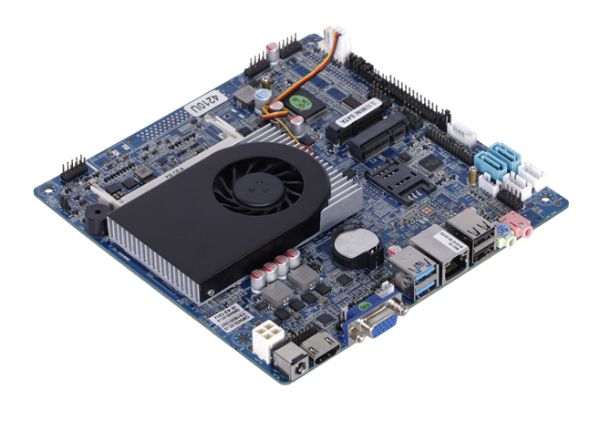

| 主板尺寸 | 170mm*170mm*18mm |
| CPU處理器 | QM9400支持4代CPU：I3-4010U、I5-4200U、I7-4500U等 |
| QM9500支持5代CPU：I3-5010U、I5-5200U、I7-5500U等 | |
| 芯片組 | Haswell-U、Broadwell-U 高速芯片組 |
| 內存支持 | 1*DDR3 SODIMM內存插槽，支持1600MHz內存，低壓1.35V，最大支持8GB |
| 電源 | 1*DC_IN | 支持12V/19V電壓，DC頭內直徑為2.5MM |
| 1*DC_ATX | | 主板功耗：約30W。建議用12V5A或以上電源 |
| 顯示功能 | 4代集成Intel® HD4400圖形控制器，支持單顯、雙顯/三顯復制、雙顯/三顯擴展，DOS下單顯 |
| 5代集成Intel® HD5500圖形控制器，支持單顯、雙顯/三顯復制、雙顯/三顯擴展，DOS下單顯 |
| 1*VGA DB15接口 | 支持最高分辨率1920*1200@60HZ |
| 1*VGA_OUT插針 | 支持最高分辨率1920*1200@60HZ （1*12Pin，2.0mm） |
| 1*HDMI 1.4接口 | 支持最高分辨率4096*2304@24/30HZ |
| 1*HDMI_CON插針 | 支持最高分辨率4096*2304@24/30HZ （2*8Pin，2.0mm） |
| 1*LVDS插針 | 支持最高分辨率1920*1080@60HZ （2*15Pin，2.0mm） |
| 1*VCC_SEL插針 | LVDS電壓控制插針 （2*3Pin，2.54mm） |
| 1*INVERT插針 | LVDS背光開關控制插針 （1*6Pin，2.0mm） |
| 1*BKLT_CTRL插針 | LVDS背光亮度調節插針 （1*4Pin，2.0mm） |
| 網絡功能 | 1*RJ45 LAN接口 | RTL8111F千兆網卡芯片，支持網絡喚醒和PXE無盤啟動功能。 |
| 1*Mini-PCIE接口 | 支持WIFI/3G/4G |
| 硬盤功能 | 1*SATA1接口 | 標準SATA3.0硬盤接口，最大傳輸速度6.0 Gbps |
| 1*SATA2接口 | 標準SATA3.0硬盤接口，最大傳輸速度6.0 Gbps |
| 1*MSATA接口 | 支持MSATA盤 |
| 1*SATA_PWR1插針 | 硬盤供電插針，可取電5V、12V。 （1*4Pin，2.54mm） |
| 1*SATA_PWR2插針 | 硬盤供電插針，可取電5V、12V。 （1*4Pin，2.54mm） |
| 聲音功能 | 集成Realtek ALC662 HD數字音頻解碼器，6聲道高保真音頻控制器 |
| 1*LIN_OUT接口 | 支持音頻輸出（綠色） |
| 1*MIC_IN接口 | 支持麥克風輸入（紅色） |
| 1*INT_SPK插針 | 功放支持8歐5瓦喇叭雙聲道輸出 （1*4Pin，2.0mm） |
| 1*F_AUDIO插針 | 標準音頻插針 （2*5Pin，2.54mm） |
| USB功能 | 2*USB3.0接口 | 后置標準USB3.0接口 |
| 2*USB2.0接口 | 后置標準USB2.0接口 |
| 1*F_USB2插針 | 前置USB2.0插針，一組有2*USB2.0 （2*5Pin，2.54mm） |
| 1*F_USB3插針 | 前置USB2.0插針，一組有2*USB2.0 （2*5Pin，2.54mm） |
| 開關功能 | 1*F_PANEL插針 | 開關、電源燈、硬盤燈、重啟插針 （2*5Pin，2.54mm） |
| 1*AUTO_SW插針 | 硬件控制上電開機插針 （1*3Pin，2.0mm） |
| 其他I/O | 2/6*COM插針 | 串口，支持標準RS232；COM2支持RS422/RS485可選 （2*5Pin，2.54mm） |
| 1*JCOM1插針 | 控制COM1第9腳電壓 0V/5V/12V可選 （2*3Pin，2.0mm） |
| 1*JCOM2插針 | 控制COM2第9腳電壓 0V/5V/12V可選 （2*3Pin，2.0mm） |
| JP9/JP10/JP11 | COM2支持RS422和RS485信號跳線設置 （2*3Pin，2.0mm） |
| 1*MINI_PCIE接口 | 支持WIFI/3G/4G/GPS/藍牙模塊等 |
| 1*SIM_CARD卡槽 | 支持SIM卡，用3G/4G時需要SIM卡 |
| 1*CLR_CMOS插針 | 主板清零、放電插針 （1*2Pin，2.54mm） |
| 1*JBAT插座 | 紐扣電池插座，插拔電池可給主板清零、放電 （1*2Pin，2.0mm） |
| 1*SYS_FAN插針 | 系統風扇插針，全速，不支持溫控 （1*3Pin，2.54mm） |
| 1*CPU_FAN插針 | CPU風扇插針，支持溫控 （1*3Pin，2.54mm） |
| 運行環境 | 工作溫度：-20℃~60℃； 工作濕度：5%~95%相對濕度，無冷凝 |
| BIOS | AMI BIOS，支持上電開機，定時開機，遠程開關機設備智能識別 |
| Watch Dog | 看門狗編程，支持硬件復位功能（256級，0~255秒） |
| 操作系統 | 支持Windows 10，Windows 8，Windows 7，Ubuntu 14.04，Ubuntu 16.04等 |
